Ladeproblem iPhone 5/5s – U2 Chip defekt

In diesem Artikel möchten wir euch das Verhalten des iPhone 5 und iPhone 5s beschreiben, wenn der U2 Chip beschädigt ist. Wir klären über die Ursache auf und zeigen, wie der Fehler behoben wird.

Anmerkung

Probleme dieser Art haben wir auch beim iPhone 6 festgestellt und erfolgreich behoben. Der dafür verantwortliche Chip nennt sich U1700 und ist in etwa mit dem gleichen Reparaturaufwand, wie bei iPhone 5 und 5s, verbunden.

Das Problem

Häufig ist ein defekter Akku verantwortlich, dass dein Gerät nicht mehr startet und auch nicht mehr geladen werden kann. (Anleitungen Akkutausch: iPhone 5iPhone 5s) Es besteht aber auch die Möglichkeit, dass der U2 Chip beschädigt ist. Dieser Chip steuert das Power-Management des iPhones. Der U2 Chip ist eine entscheidende Schnittstelle auf dem Logicboard und bestimmt, von welcher Spannungsquelle das iPhone, also Akku oder USB-Buchse, gespeist und wie es geladen wird. Ist diese Schnittstelle beschädigt, funktioniert das iPhone nicht mehr.

Dein iPhone zeigt die folgenden Symptome?

  • Der Akku des iPhone lässt sich nicht mehr über einen Prozent aufladen.
  • Das iPhone schaltet sich selbstständig ein oder aus.
  • Dein Smartphone entlädt sich, obwohl das Netzteil verbunden ist.
  • Das Gerät wird warm.
  • Das Display des iPhone bleibt schwarz, obwohl das Ladegerät angeschlossen ist.
  • iTunes zeigt die Fehler “Error 1” oder “Error 14” auf.

Dann ist der U2 Chip deines iPhone 5 bzw. iPhone 5s beschädigt. Bei Fragen könnt Ihr jederzeit Kommentare unter dem Artikel verfassen. Wir antworten so schnell wie möglich.

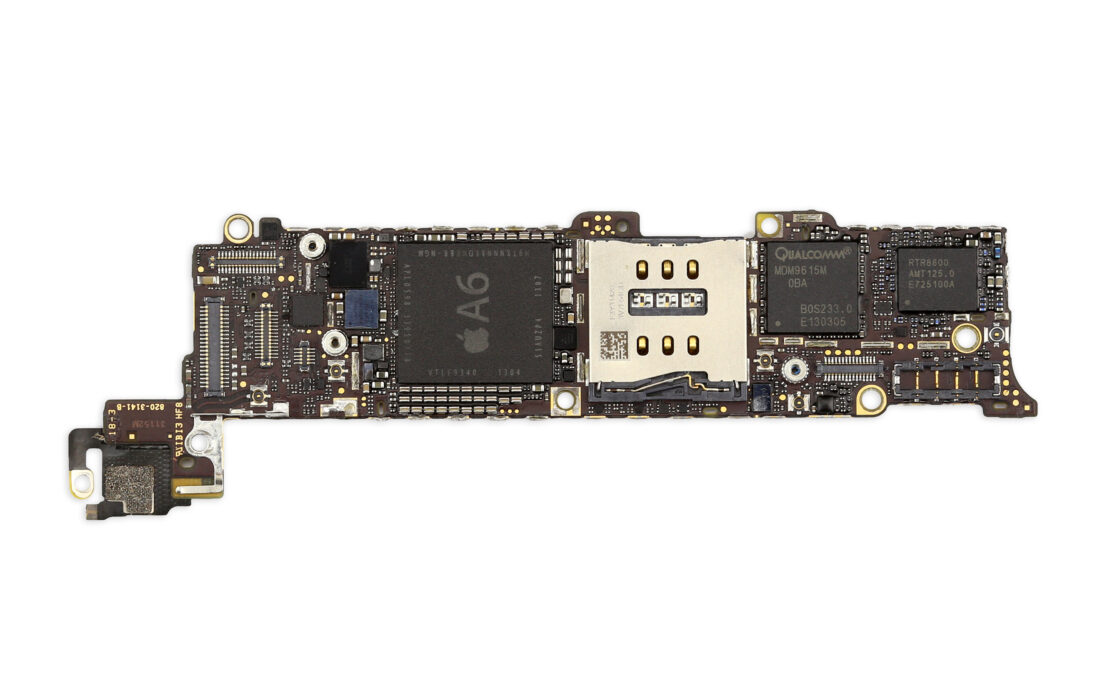

U2 Chip: Position auf dem iPhone 5

U2 Chip: Position auf dem iPhone 5 Logicboard

Ursache

Die Ursache ist die Verwendung minderwertiger Netzteile und Ladekabel. Insbesondere sind auch die verwendeten Kabel in Autos, die über den Zigarettenanzünder betrieben werden, Ursache für die Zerstörung des U2 Chip. Der U2 Chip wird mit über die USB-Buchse mit Spannung versorgt. Die USB-Spannung (5,0V) wandelt das U2-IC und lädt damit den Akku. Dabei ist es wichtig, dass die USB-Spannung konstant bleibt.

Schwankt diese Spannung zu stark, zerstört sie den U2 Chip. Minderwertige Netzteile und Ladekabel verursachen zu starke Schwankungen. Sie sind meist einfacher konstruiert und können somit nicht die Spannungsstabilität garantieren. Die dadurch hervorgerufene Überbelastung des U2 Chip zerstört diesen und führt zu einem Kurzschluss im Bauteil.

U2 Chip: Position auf dem iPhone 5s Logicboard

U2 Chip: Position auf dem iPhone 5s Logicboard

Lösung

Zunächst zeigen wir euch, wie wir den Defekt am U2-IC Chip erkennen. Dafür wird das Logicboard ausgebaut und danach mit einem Ice-Spray besprüht, sodass es mit einer weißen Kälteschicht bedeckt wird. Wird das iPhone nun an den Stromkreis angeschlossen, erhitzt der U2 Chip aufgrund seines Kurzschlusses übermäßig, sodass die weiße Kälteschicht an dieser Stelle schmilzt und verdampft.

Beim Auslöten kann es in seltenen Fällen passieren, dass die innenliegenden Leiterbahnen des Logicboards beschädigt werden. Um dies zu verhindern wird der gesamte U2-IC herausgefräst. Auf diese Weise bleiben die darunter liegenden Kontakte unbeschädigt. Das Anbringen des neuen U2-IC erfordert Kenntnisse im SMD-Löten. Mit diesen Anleitungen (iPhone 5, iPhone 5s) könnt ihr das Logicboard selbständig ausbauen.
